列管式冷凝器

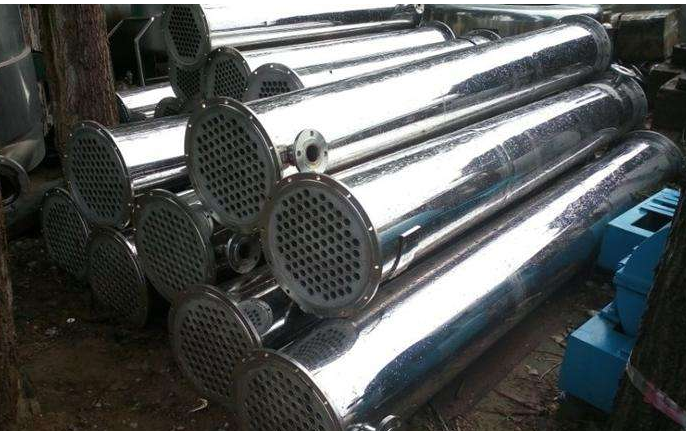

列管式冷凝器(换热器)是目前化工及酒精生产上应用较广的一种冷凝器。它主要由壳体、管板、换热管、封头、折流挡板等组成。我公司主要生产普通碳钢、或不锈钢材质冷凝器。
结构比较简单、紧凑、造价便宜,但管外不能机械清洗。此种冷凝器管束连接在管板上,管板分别焊在外壳两端,并在其上连接有顶盖,顶盖和壳体装有流体进出口接管。通常在管外装置一系列垂直于管束的挡板。同时管子和管板与外壳的连接都是刚性的,而管内管外是两种不同温度的流体。因此,当管壁与壳壁温差较大时,由于两者的热膨胀不同,产生了很大的温差应力,以至管子扭弯或使管子从管板上松脱,甚至毁坏换热器。
为了克服温差应力必须有温差补偿装置,一般在管壁与壳壁温度相差50℃以上时,为安全起见,换热器应有温差补偿装置。但补偿装置(膨胀节)只能用在壳壁与管壁温差低于60~70℃和壳程流体压强不高的情况。

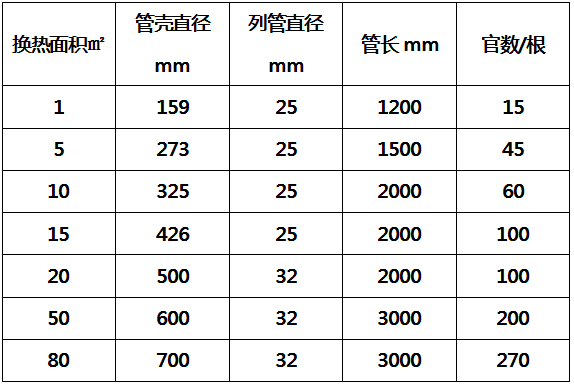

注:上述参数表可能会根据物理的性质及实际的使用工况有所调整。
列管式冷凝器设计选型时需明确物料的特性、使用工况、组件配套范围等,详细可电询:13261387828(姜经理)。
