反应釜搅拌器

反应釜搅拌器生产厂家--静鑫通茂

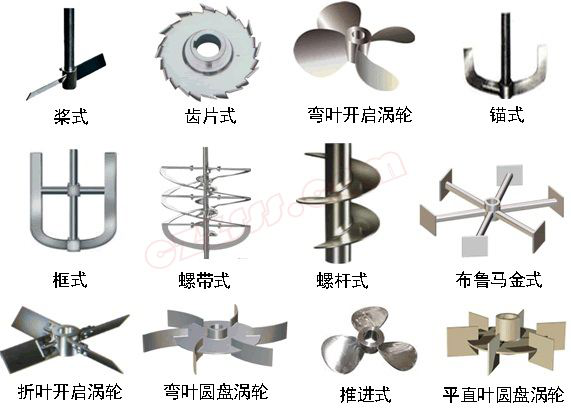

搅拌器是反应釜关键部件之一,根据釜内不同介质的物理学性质、容量、搅拌目的选择相应的搅拌器,对促进化学反应速度、提高生产效率能起到很大的作用。
1.平涡轮、折叶涡轮、曲叶涡轮搅拌器一般适应于气、液相混合的反应,搅拌器转数一般应选择300r/min以上。
2.推进式搅拌器一般适用于固、液相催化悬浮反应,它可以将沉淀于釜底比重较大的物料(如Ni催化剂)全部搅起,并悬浮于液体中,搅拌器直径一般取釜体直径1/3左右,搅拌线速为5-15m/s。
3.锚板式或框式搅拌器一般使用于粥状物料的搅拌,搅拌转数以60-130r/min为宜。
4.双螺旋浆带式搅拌器适用于粘度大、流动性差的物料搅拌,它可使物料上下窜动混合搅匀,搅拌转数一般不超过60r/min。
5.可用两种或两种以上搅拌器组合成得合搅拌器,如浆式加锚板式,涡轮式加推进式等,可根据实际需要进行选配。
锚式搅拌器
作为标准搅拌器之一,锚式搅拌器以其价格低、使用方便最初在液相中得到了广泛的应用。锚式搅拌器叶轮的叶径较大,且贴近釜底,使之用于悬浮密度很大、很难悬浮的催化剂(如雷尼镍)也有一定的悬浮效果。但是,锚式搅拌器通常在低速下运行,在低粘液体搅拌时不产生大的剪切力,另外锚式搅拌器在搅拌时以产生水平回转流为主,轴向流很少,釜内物料的整体循环与交换较少。
轴流式搅拌器
为了实现相间的充分混合,提高传质效率,一些翼型轴流桨,以其循环量大、能耗低、气体分散能力强的优势体现出来。这种搅拌器叶片面积率较大,即水平投影面上叶片面积占由叶端画出的圆的面积的百分数较大,大面积的叶片与盘式涡轮中的圆盘类似,可阻止气体从叶轮穿过,延长了气液接触时间。由于反应釜内的湍流程度较弱,气泡在运动过程中发生碰撞而聚并的机率小,气泡直径的变化幅度相对较小,因此不同区域的气泡大小比较均一,气含率的空间分布也较为均匀,且整体气含率较大。轴流式搅拌器循环能力强、排出量大,流体在釜内形成的整体循环流动对催化剂的悬浮操作是十分有效的。并且轴流式搅拌器在对催化剂达到同样的悬浮程度时所需要的功率明显低于径流桨。
组合式搅拌器
其中应用最广泛的是两层搅拌器,下层为轴流式搅拌器,用于固体悬浮;上层为径流桨,用于气体分散。采用这种组合时,下层桨将上层桨有效分散的气体循环进入下部区域,在下部分散不良而凝并的气泡进入上部区域后又重新被高剪切的桨所分散而再一次循环,因此可有效延长气相停留时间,提高气含率,有利于气液传质比表面积的增加。在这种组合中,下层轴流桨的排出流方向对液相催化加氢中的气液传质有重要影响。排出流向上时,流体流动几乎为轴向流;而排出流向下时则带有较多的径向流成分,有较强的分区倾向,且区间混合效果与径向流桨相似。因此,排出流向上可比向下搅拌能更有效地促进全釜循环、延长气相的停留时间从而提高搅拌釜的气含率。组合桨的选用还受到通气位置与通气量的影响,只有把气升作用与搅拌作用协调起来才能取得最佳的效果。
自吸式搅拌器
自吸式叶轮由一根空心轴和带两个圆盘的涡轮搅拌器组成,空心轴上端开有小孔,圆盘外缘加有打碎气泡的挡板。当自吸式搅拌器以一定速度旋转时,高速运行的叶轮能使大量液体在叶轮内外进行循环,根据文丘里喷射原理,液面上的气体通过空心搅拌轴被高速运动的液体夹带后从叶轮排出,在自吸式叶轮的两圆盘间形成负压,反应器内液面上方的气体由空心轴上端小孔处吸入,沿空心轴向下,并由下端圆盘间小孔鼓出,气泡从桨端逸出,运动至釜壁,被两圆盘边缘的挡板打碎成很小的气泡,气体在反应器内形成循环,固体颗粒悬浮在液体中,气体与颗粒充分接触。这样,气体在反应器内不断被吸入至液相深层,并被搅拌分散,周而复始,形成均匀的气液混合,实现高效气液接触,强化气液传质过程,缩短气液反应时间,获得了高的宏观反应速率。
注:反应釜搅拌器设计选型时需明确物料的特性、使用工况、组件配套范围等,详细可电询:13261387828(姜经理)。
